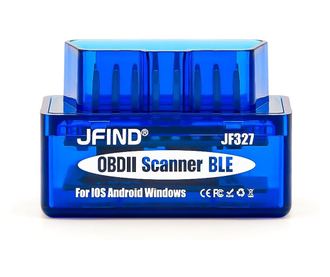

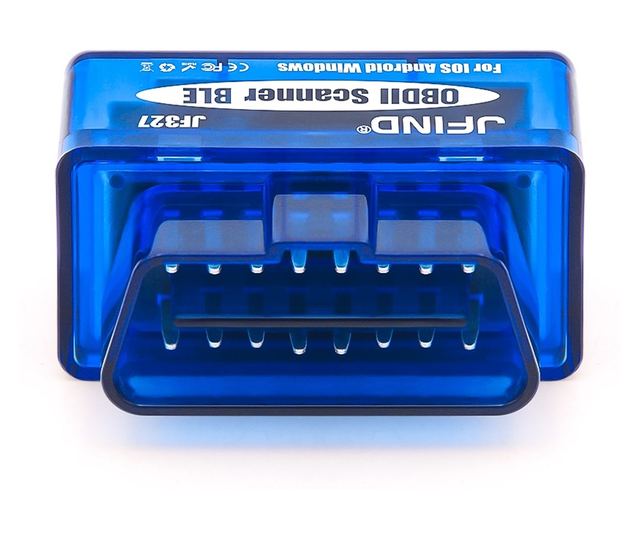

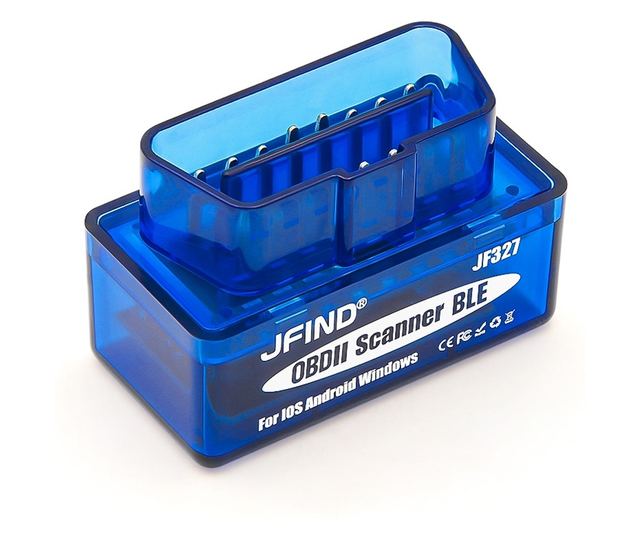

Adapter kódolvasó tesztelő OBDII szkenner Bluetooth JFIND JF327 Mini ELM327 V1.5 PIC18F25K80 chippel

A JFIND JF327 egy nagy teljesítményű OBDII szkenner, amely a jármű OBDII portjához csatlakozik, hogy valós idejű adatokat, diagnosztikát és hibaelhárítást biztosítson az autóval kapcsolatos különféle problémákkal kapcsolatban. Kompatibilis sokféle A JFIND JF327 nélkülözhetetlen eszköz az autók szerelmeseinek, szerelőinek és rendszeres járművezetőinek, akik figyelemmel szeretnék kísérni járművük egészségét.

Főbb jellemzők:

• Bluetooth 5.1 csatlakozás: Stabil és gyors kapcsolatot biztosít okostelefonjával vagy táblagépével, támogatja az Android és iOS eszközöket egyaránt.
• Széles járműkompatibilitás: 1996-tól az Egyesült Államokban, 2001-től Európában, 2010-től Japánban és Koreában, 2012-től pedig Oroszországban gyártott személygépkocsikkal és könnyű teherautókkal működik.
• OBDII protokoll támogatás: Kompatibilis az összes OBDII protokollal, beleértve a SAE J1850 PWM, ISO 9141-2, ISO 14230-4 KWP és ISO 15765-4 CAN szabványokat.
• Valós idejű felügyelet: Valós idejű információkat tekinthet meg járműve teljesítményéről, beleértve a motor fordulatszámát, az üzemanyagrendszer állapotát, a hűtőfolyadék hőmérsékletét és még sok mást.
• Hibakódok olvasása és törlése: Olvassa el és törölje a hibakódokat járműve ECU-jából, segítve a problémák gyors diagnosztizálását és javítását.
• Kompakt és hordozható: Könnyen szállítható és szükség esetén csatlakoztatható, vezetékekkel vagy terjedelmes berendezésekkel való gond nélkül.
• Tartós konstrukció: Úgy tervezték, hogy ellenálljon a zord környezetnek, -40°C és 85°C közötti üzemi hőmérséklet-tartományban és 60% alatti páratartalom mellett.

Felhasználói kézikönyv

I. Termékleírások

• Kommunikáció: Bluetooth 5.1
• Fő chip: PICI8F25K80
• Hardververzió: V1.5
• Támogatott rendszer: Android és iOS
• Üzemi feszültség: 9V ~ 16V
• Üzemi áram: 35mA
• Készenléti áram: 25 mA
• Üzemi hőmérséklet: -40 ℃ ~ 85 ℃
• Üzemi páratartalom: kevesebb, mint 60%

II. Járműkompatibilitás

• USA: 1996-tól napjainkig
• EU: 2001-től napjainkig
• JP/KR: 2010-jelenleg
• Egyesült Királyság: 2012-től napjainkig

III. Támogatott OBDII protokollok

• SAE J1850PWM (41,6 Kbaud)
• SAE J1850VPW (10,4 Kbaud)
• ISO9141-2 (5baudinit, 10,4Kbaud)
• ISO 14230-4KWP (5baudinit, 10,4Kbaud)
• ISO 14230-4KWP (fastinit, 10,4 Kbaud)
• ISO 15765-4CAN (11 bitID, 500 Kbaud)
• ISO 15765-4CAN (29 bitID, 500 Kbaud)
• ISO 15765-4CAN (11 bitID, 250 Kbaud)
• ISO 15765-4CAN (29 bitID, 250 Kbaud)

IV. Csatlakozási lépések

Android-eszközökhöz:

1. Kapcsolja be a telefon Bluetooth-ot, és csatlakozzon a „JFIND JF327”-hez. A jelszó „1234” vagy „0000”.
2. Töltsön le egy kompatibilis alkalmazást a Play Áruházból (pl. Torque, Car Scanner).
3. Indítsa el a jármű motorját, és csatlakoztassa a JFIND JF327-et az OBDII porthoz.
4. Nyissa meg az alkalmazást, lépjen a "Beállítások" elemre, és válassza az "OBDII adapter beállításai" lehetőséget.
5. Válassza ki a „Bluetooth”-t kapcsolattípusként, majd válassza a „JFIND JF327” lehetőséget.
6. Az alkalmazásban lévő autó ikon villogása megszűnik, jelezve a sikeres csatlakozást.
7. Valós idejű adatok megtekintése és diagnosztikai funkciók elérése.

iOS-eszközökhöz:

1. Engedélyezze a Bluetooth-t iPhone-ján, de ne csatlakozzon közvetlenül a Bluetooth menün keresztül.
2. Nyissa meg az Car Scanner alkalmazást, és lépjen a "Beállítások" elemre.
3. Válassza az "ELM327 OBDII Adapter - Bluetooth LE (4.0+)" lehetőséget.
4. Válassza a „JFIND JF327” lehetőséget, és csatlakozzon.
5. Az alkalmazás megjeleníti a csatlakoztatott állapotot, és elkezdheti használni diagnosztikára.

V. GYIK és hibaelhárítás

• Eszközkompatibilitás: A JF327 támogatja az iOS, Android és Windows eszközöket Bluetooth-on keresztül. Ne csatlakozzon a „JFIND JF327” készülékhez az iPhone Bluetooth beállításain keresztül.
• Nincs LED világít: Győződjön meg arról, hogy az adapter megfelelően van telepítve. Távolítsa el az OBD2 portról, és dugja vissza.
• Nem lehet párosítani az Androiddal: Indítsa újra a telefont, válassza le a többi Bluetooth-eszközt, és törölje a Bluetooth gyorsítótárat/tárhelyet.
• Csatlakozási problémák: Ellenőrizze a jármű kompatibilitását, ellenőrizze, hogy a gyújtás be van-e kapcsolva, és ha lehetséges, próbáljon ki egy másik járművet.
• A készülék csatlakoztatva tartása: A készülék a jármű akkumulátorának állapotától függően néhány naptól 3 hétig is csatlakoztatva hagyható, de használaton kívül javasolt eltávolítani.

Rendelkezésre álló portok: OBD2.
Interfész típusa: CAN OBDII / EOBD.
Kompatibilis a márkával: Univerzális.
terméktípus: Vezeték nélküli OBD2 adapter.
Funkciók: Hibakódok olvasása.
Szín: Kék.
Csomag Tartalma: 1 x vezeték nélküli diagnosztikai teszter.
Kapcsolat: WI-FI.
Kompatibilis évjárat: újabb, mint 1996.
Újra lezárt: Nem.
Készletkezelés: NU.
